前端解决方案> 3G智能手机TXM> AP6690
AP6690
四频GPRS /线性EDGE前端模块
具有六个UMTS端口和双频TD-SCDMA
产品概述
AP6690是一款四频GSM / GPRS / EDGE（GSM850 / GSM900 / DCS1800 / PCS1900）和双频TD-SCDMA（Band 34/39）前端模块（FEM），具有六个高线性度/低插入损耗TRX端口用于多模应用程序。

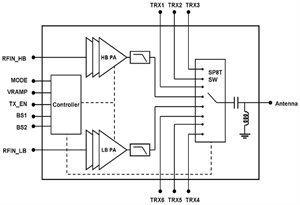

该前端模块在紧凑型模块中集成了高功率/高效率PA模块，高线性度/低插入损耗天线开关和控制器。此外，内置低通滤波器可抑制高次谐波，无需外部低通滤波器网络。
AP6690提供50Ω匹配的输入和输出端口，无需外部匹配网络。它还集成了ESD保护电路，可在天线端口提供强大的ESD保护。
主要特点
?四频GSM / EDGE，双频TD-SCDMA发送和接收前端模块，具有六个高线性度/低插入损耗TRX端口
? 高效率
- GSM850 / EGSM900为38％
- DCS1800 / PCS1900的35％
?0dBm至6dBm驱动电平
?50Ω匹配输入/输出
?> 50dB动态范围
?集成低通滤波器，用于高阶谐波抑制
?天线端口> 8kV ESD保护
?小纲要
-6毫米x 6毫米x 1.00毫米
-28针配置
应用
?多模手机
- 4级GSM850 / GSM900
- 1级DCS / PCS
- 12级GPRS多槽操作
- 线性EDGE操作
- 双频TD-SCDMA，频段34/39
- 用于3G应用的六个高线性TRX端口
--------------------------------------------------------------------------
