概述
CS16F505X 是一款低功耗、高性能的 16 位单片机芯片，片内集成了丰富的外设功
能模块，并具有多种低功耗模式，适合于电能计量等多种应用环境。
CS16F505X 内部配备有三路独立的 16 位∑—△模数转换模块、硬件乘法器、DAC、
看门狗、定时器和串口等丰富的资源，随芯片还提供烧写器、编译器等开发工具，为客
户开发解决方案提供了完善的支持。
片内资源：

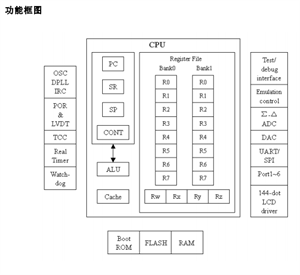

CS16F505X 的片内资源包括一个 16 位 CPU，三路 16 位∑—△ADC，可编程增益放
大器，一路电流型 DAC，1kB 的 RAM，32kB Flash，256B 信息存储区，46 个 I/O 口（功
能复用），数字锁相环 DPLL，硬件乘法器，定时器/计数器，看门狗，USART 串口，加
密型串口在线下载器，LCD 驱动器，电压监控系统等。
其特点如下：
● 工作电压范围：2V~3.6V
● 超低功耗：
活跃模式：350?A，1MHz，3.0V
挂起模式：3.0?A
睡眠模式：<1?A
● 提供 4 种挂起模式和睡眠模式
● 数字锁相环 DPLL
● 内部 IRC 振荡器，提供小于 8?s 快速启动
● 16 位 RISC 体系，100ns 指令周期
● WDT 控制器
● 实时定时器提供实时时钟
● 144 段 LCD 驱动控制器
● 低电压检测 LVDT，可编程选择检测电平
● 串行通信接口（可编程选择异步或同步通信方式）
● 调试、仿真、烧写功能（带可编程加密熔丝代码保护）
● 三路∑－Δ高精度模数转换器
● 一路电流型 DAC，驱动能力软件可调
● 硬件乘法器
● 提供加密型串口在线下载编程功能
● 封装形式：64 脚方形扁平封装（LQFP64），根据功能的不同提供三种封装形式
--------------------------------------------------------------------------
