一般说明
SGM6516是一款低功耗和高可靠性的交叉点开关。该器件包含一个8×16交叉点开关阵列以及一个7至128线解码器和锁存电路。 128个开关中的任何一个可以通过选择适当的7来寻址。通过对DATA输入施加逻辑1或0，可以打开或关闭所选择的开关。 VSS是数字输入的接地参考。模拟信号的范围为VDD至VEE。片选（CS）允许交叉点阵列级联以进行矩阵扩展。
SGM6516采用Green LQFP-10×10-44L和PLCC-44L封装。它在-40°C至+ 85°C的环境温度范围内工作。

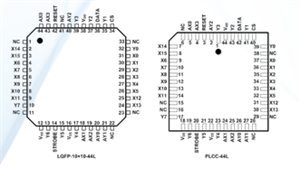

引脚配置
特征
?内部控制锁存器和地址解码器
?短的建立和保持时间
?宽工作电压：4.5V至13.2V
?12VPP模拟信号能力
?在VDD = 12V，TA = + 25°C时，RON =40Ω（TYP）
?在VDD = 12V，TA = + 25°C时，ΔRON=3Ω（TYP）
?用于低失真的全CMOS开关
?最小馈通和串扰
?单独的模拟和数字参考电源
?低功耗
?-40°C至+ 85°C工作温度范围
?提供绿色LQFP-10×10-44L和
PLCC-44L封装
应用
关键系统
PBX系统
移动无线电
测试设备/仪器
模拟/数字多路复用器
音频/视频切换
订购信息
部件号状态封装引脚无铅温度范围
SGM6516YLFB44G / TY生产LQFP-10×10-44L 44 Y -40°C至+ 85°C样品
SGM6516YPL44G生产PLCC-44L 4 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
