一般说明
SGM6511交叉点开关为应用提供灵活的选项。 16个输入可以路由到8个输出中的任何一个。每个输入可以路由到一个或多个输出，但只有一个输入可以路由到任何一个输出。多个输出可连接到用于一对多路由的同一输入通道。输入到输出路由通过I2C兼容数字接口控制。
对于模拟信号切换应用，基于配置，8通道可以是8个单输出或4个差分输出。交叉点结构可以降低PCB复杂性。对于数字信号切换，SGM6511支持高达400kHz的数字信号。
SGM6511的电阻分布在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。对于视频应用，SGM6511支持高达1080p或VGA视频。
SGM6511采用Green TQFN-5×5-32L和LQFP-7×7-32L封装。它在-40°C至+ 85°C的环境温度范围内工作。

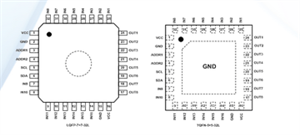

引脚配置
特征
?电源范围：2.7V至5.5V
?16×8交叉点开关
?一对一或一对多输出切换
?支持双向传输
?I2C兼容数字接口，标准模式
?支持XVGA（1280×960）视频
?支持-1kHz的隔离1kHz音频信号
?支持-110dB的通道间串扰
适用于1kHz音频信号
?支持低噪声模拟信号切换
?-3dB带宽：120MHz
?提供绿色TQFN-5×5-32L和LQFP-7×7-32L
包
?扩展工业温度范围：
-40°C至+ 85°C
应用
视频和音频矩阵切换系统
音频和视频接收器
汽车娱乐系统
数据采集和控制系统
订购信息
部件号状态封装引脚无铅温度范围
SGM6511YTQL32G / TR生产TQFN-5×5-32L 32 Y -40°C至+ 85°C样品
SGM6511YLFA32G / TY生产LQFP-7×7-32L 32 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
