一般说明
采用40V额定集成开关FET，SGM3726是一个升压转换器，可驱动多达10个串联LED。升压转换器运行在1.2MHz固定开关频率，1.1A开关电流限制，并允许在一般照明中使用高亮度LED。
默认白色LED电流通过外部传感器电阻RSET设置，反馈电压调节为200mV，如典型应用所示。在操作过程中，LED电流可以通过使用PWM信号通过CTRL引脚控制，脉冲对于PWM，SGM3726不会突发LED电流;因此，它不会在输出电容器上产生可听噪声。为了获得最大的保护，该器件具有集成的开路LED保护，禁用SGM3726以防止输出电压在开路LED条件下超过IC的绝对最大额定电压。
SGM3726采用绿色TDFN-2×2-6L和TSOT-23-6封装。它在-40°C至+ 85°C的环境温度范围内工作。

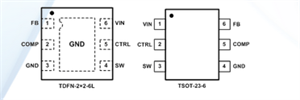

引脚配置
Snap16.png Snap17.png
特征
?输入电压范围：3V至20V
?38V开路LED保护，用于10个LED
?200mV参考电压
?CTRL引脚上的500kΩ下拉电阻
?1.1A开关FET，开关频率为1.2MHz
?PWM亮度控制
?1kHz至100kHz PWM调光频率范围
?软启动功能
?效率高达90％
?-40°C至+ 85°C工作温度范围
?提供绿色TDFN-2×2-6L和TSOT-23-6
包
应用
高亮度LED照明
白色LED背光为媒体形状因子显示
订购信息
部件号状态封装引脚无铅温度范围
SGM3726YTDI6G / TR生产TDFN-2×2-6L 6 Y -40°C至+ 85°C样品
SGM3726YTN6G / TR生产TSOT-23-6 6 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
