一般说明
SGM6601是一款高频升压转换器，专用于中小型LCD偏置电源和白色LED背光源。该器件非常适合从双电池NiMH / NiCd或单节锂离子电池产生高达38V的输出电压。该器件还可用于生成标准的3.3V / 5V至12V电源转换。
SGM6601工作于高达1MHz的开关频率。这允许使用陶瓷和钽输出电容器的小型外部组件。与小封装一起，SGM6601具有非常小的整体解决方案尺寸。 SGM6601具有内部400mA开关限流，提供低输出电压纹波，并允许在小功率应用中使用小型电感器。低静态电流（20μATYP）以及优化的控制方案允许器件在整个负载电流范围内以非常高的效率工作。
SGM6601采用绿色TDFN-2×2-6L和TSOT-23-5封装。它在-40°C至+ 85°C的环境温度范围内工作。

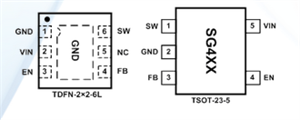

引脚配置
Snap64.png Snap65.png
特征
?输入电压范围：1.8V至5.5V
?可调输出电压范围高达38V
?400mA内部开关电流
?高达1MHz的开关频率
?20μA典型空载静态电流
?0.1μA典型关断电流
?内部软启动功能
?-40°C至+ 85°C工作温度范围
?提供绿色TSOT-23-5和TDFN-2×2-6L封装
应用
LCD偏压供应
白光LED用于LCD背光
数字式静物照相机
PDA，主办单位和掌上电脑
蜂窝电话
互联网音频播放器
标准3.3V / 5V至12V转换
订购信息
部件号状态封装引脚无铅温度范围
SGM6601YTDI6G / TR生产TDFN-2×2-6L 6 Y -40°C至+ 85°C样品
SGM6601YTN5G / TR生产TSOT-23-5 5 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
