一般说明
SGM6603是一个恒定频率，电流模式，同步升压开关稳压器。当使用单节碱性电池时，其输出电流可高达75mA，并可将其放电至0.9V。它也可以用于从3.3V电源或锂离子电池产生5V At 400mA电流。
高开关频率使电感器和电容器的尺寸最小化。集成功率MOSFET和内部补偿使SGM6603易于使用，并将整个解决方案适合于紧凑的空间。
SGM6603进入省电模式以保持高效率。抗振铃控制电路通过在不连续模式下阻尼电感器来降低EMI问题。 SGM6603提供真正的输出断开，这允许VOUT在零电压时关闭，而不从输入源吸取任何电流。
SGM6603-ADJ的输出电压可由外部电阻分压器编程，SGM6603-3.3 / SGM6603-5.0的输出电压由芯片内部固定。该器件采用Green SOT-23-6封装。环境温度范围为-40°C至+ 85°C

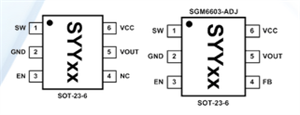

引脚配置
Snap59.png Snap60.png
特征
?90％高效同步升压转换器
?器件静态电流：30μA（TYP）
?小于1μA关断电流
?输入电压范围：0.9V至5.5V
?3.3V和5.0V固定输出电压
?输出电压钳位：6V
?可调输出电压高达5.5V
?省电模式，提高效率
输出功率
?关机期间加载断开
?过温保护
?提供绿色SOT-23-6封装
?-40°C至+ 85°C工作温度范围
应用
单节锂电池供电产品
便携式音频播放器
蜂窝电话
个人医疗产品
订购信息
部件号状态封装引脚无铅温度范围
SGM6603-ADJYN6G / TR生产SOT-23-6 6 Y -40°C至+ 85°C样品
SGM6603-3.3YN6G / TR生产SOT-23-6 6 Y -40°C至+ 85°C样品
SGM6603-5.0YN6G / TR生产SOT-23-6 6 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
