一般说明
SGM4055是一款用户友好的恒流，恒压线性充电器，适用于单节锂离子电池。其紧凑的尺寸和低的外部元件数量使SGM4055成为便携式应用的理想充电器解决方案。 SGM4055专门设计用于通过5V适配器和USB端口的电源为电池充电。
高度集成的SGM4055省去了外部功率MOSFET，电流检测电阻和阻塞二极管。充电电压出厂设置为4.2V，充电电流可通过外部电阻用户编程。热反馈调节充电电流，以在高功率操作或高环境温度下限制管芯温度。当充电电流在达到最终浮充电压后下降到编程值的1/10时，SGM4055自动终止充电周期。
当电源被移除时，SGM4055自动进入低电流状态，将电池漏极电流最小化至小于4.5μA。当SGM4055处于关断模式时，电源电流降至25μA。
SGM4055还集成了电源，欠压锁定，充电电流监视器，自动再充电和充电状态的便利特性。
SGM4055采用绿色TDFN-2×2-6L和TSOT-23-6封装，额定温度范围为-40°C至+ 85°C。

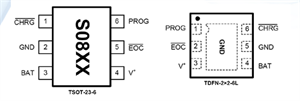

引脚配置
特征
?预设充电电压精度为1％
?可编程充电电流高达800mA
?C / 10充电终止
?LED指示灯的充电状态输出
?用于单节锂离子的完整线性充电器
电池
?无外部MOSFET，检测电阻或阻塞
二极管必需
?直接从单节锂离子电池充电
USB端口
?热调节以最大化充电速率
没有过热的危险
?软启动限制浪涌电流
?2.95V涓流充电阈值
?自动充电
?用于测量气体的充电电流监测输出
?关断模式下的25μA电源电流
?绿色TDFN-2×2-6L和TSOT-23-6封装
应用
手机，PDA，MP3播放器
充电码头和摇篮
蓝牙应用
其他手持设备
订购信息
部件号状态封装引脚无铅温度范围
SGM4055YD6G / TR生产TDFN-2×2-6L 8 Y -40°C至+ 85°C样品
SGM4055YTN6G / TR生产SOT-23-6 6 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
