一般说明
SGM6505是一款6位1-of-2 Mux / Demux，工作电压范围为2.0V至5.0V。该器件可以处理数字和模拟信号，并且高达VCC的信号可以在任一方向上传输。两个控制引脚，每个控制引脚同时控制三个1-of-2复用器，以及一个使能引脚，用于将所有输出置于高阻抗模式。控制引脚与1.8V逻辑阈值兼容，并向后兼容2.5V和3.3V逻辑阈值。
由于SDIO接口由6位：CMD，CLK和Data [0：3]信号组成，因此SGM6505允许将任何SD，SDIO和多媒体卡主机控制器扩展到多个卡或外设。例如，在诸如LCD电视，LCD监视器或笔记本对接站的设备中复用两个不同的音频 - 视频信号的能力。
SGM6505采用Green TSSOP-24和TQFN-4×4-24L封装。它在-40°C至+ 85°C的环境温度范围内工作。

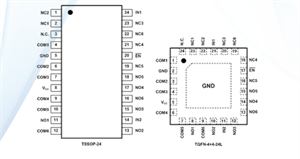

引脚配置
特征
?单电源范围：2.0V至5.0V
?低电容开关：15pF（TYP）
?导通电阻：3Ω时为8.5Ω（TYP）
?-3dB带宽：450MHz
?低串扰：在10MHz时为-55dB
?高关断 - 隔离：-5MHz，10MHz
?掉电模式下的隔离，VCC = 0V
?控制输入的1.8V逻辑阈值兼容性
?提供绿色TSSOP-24和TQFN-4×4-24L封装
?扩展工业温度范围：
-40°C至+ 85°C
应用
SD / SDIO和MMC两端口MUX
PC VGA视频MUX /视频系统
音频和视频信号路由
订购信息
部件号状态封装引脚无铅温度范围
SGM6505YTS24G / TR生产TSSOP-24 24 Y -40°C至+ 85°C样品
SGM6505YTQF24G / TR生产TQFN-4×4-24L 24 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
