一般说明
SGM8903是一款3Vrms弹出/免点击立体声线路驱动器，旨在允许移除输出隔直流电容器，以减少组件数量和成本。该器件是单电源电子的理想选择，其中尺寸和成本是关键的设计参数。
SGM8903能够在5V电源电压下将3Vrms驱动为2.5kΩ负载。该器件具有差分输入，并使用外部增益设置电阻，支持±1V / V至±10V的增益范围。还允许实现二阶低通滤波器以补充DAC和SOC转换器。 SGM8903具有内置关断控制功能，可实现弹出/点击开/关控制。
与传统的产生3Vrms输出的方法相比，在音频产品中使用SGM8903可以减少组件数量。 SGM8903不需要大于5V的电源来生成8.5VPP输出，器件也不需要分离式轨道电源。 SGM8903集成了电荷泵以产生负电源轨，提供一个干净，弹出/点击的接地偏置3Vrms输出。
SGM8903采用Green TSSOP-14封装。它在-40°C至+ 85°C的环境温度范围内工作。

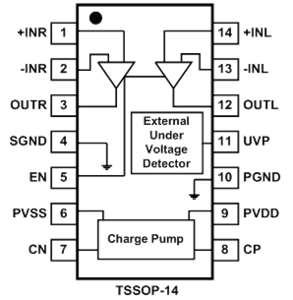

引脚配置
特征
?无Capless结构
消除弹出/点击
消除输出直流阻塞电容器
提供从直流到20kHz的平坦频率响应
?低噪声和THD
典型SNR = 107dB
典型VN =8μVrms
典型THD + N = 0.001％（f = 1 kHz）
?5V输入时，3Vrms输出电压为2.5kΩ负载
电源电压
?差分输入
应用
机顶盒
液晶电视
蓝光DVD播放器
家庭影院在箱子
订购信息
部件号状态封装引脚无铅温度范围
SGM8903YTS14G / TR生产TSSOP-14 14 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
