一般说明
SGM4918立体声耳机放大器专为便携式设备而设计，其中电路板空间非常宝贵。 SGM4918使用无电容架构从单个电源产生以地为基准的输出，无需使用大型隔直电容器即可实现输出，从而节省成本。对于SGM4918B，增益设置为内部（-2V / V），进一步降低了组件计数。对于SGM4918A，可通过外部反馈电阻调节增益。
SGM4918为32Ω负载提供高达80mW的每通道，并具有低0.03％的THD + N.在217Hz的电源抑制比（PSRR）为-78dB，允许该器件在无需额外线性稳压器的情况下在嘈杂的数字电源下工作。全面的点击弹出电路可抑制启动和关机时的咔嗒声和爆音。
SGM4918采用2.7V至5.1V单电源供电，仅消耗5.8mA电源电流，具有短路和热过载保护，工作在-40℃至+ 85℃扩展级温度范围。采用绿色TDFN-3×3-10L封装。

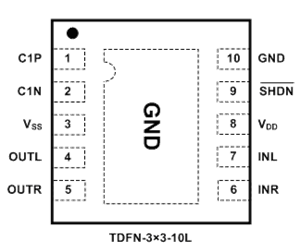

引脚配置
特征
?SGM4918A：外部反馈增益网络
SGM4918B：固定-2V / V增益
?不需要大体积的直流阻塞电容器
?接地参考输出消除直流偏置
耳机接地引脚上的电压
?不降低低频响应到期
到输出电容器
?80mW从5V电源输入32Ω负载
THD + N = 0.1％（TYP，每通道）
?低0.03％THD + N
?高PSRR（在217Hz时为-78dB）
?集成的点击和弹出抑制
?2.7V至5.1V单电源工作
?低静态电流（VDD = 5V时为5.8mA）
?关闭控制
?短路和热过载保护
?欠压锁定功能
?-40°C至+ 85°C工作温度范围
?提供绿色TDFN-3×3-10L封装
应用
笔记本电脑
蜂窝电话
PDA
MP3播放器
智能手机
便携式音频设备
订购信息
部件号状态封装引脚无铅温度范围
SGM4918AYD10G / TR生产TDFN-3×3-10L 10 Y -40°C至+ 85°C样品
SGM4918BYD10G / TR生产TDFN-3×3-10L 10 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
