一般说明
SGM4914立体声耳机放大器专为便携式设备而设计，其中电路板空间非常宝贵。 SGM4914使用无电容架构从单个电源产生接地参考输出，无需大输出直流阻塞电容，节省成本SGM4914B和SGM4914C，增益内部设置（-2V / V或-1.5 V / V），进一步减少元件数。对于SGM4914A，可以通过外部反馈电阻，电路板空间来调整增益。
SGM4914为32Ω负载提供高达95mW的每通道，并具有低0.01％的THD + N.在217Hz的-90dB电源抑制比（PSRR）允许该器件在无需额外的线性稳压器的情况下在嘈杂的数字电源下工作。全面的点击弹出电路可抑制启动和关机时的咔嗒声和爆音。独立的左/右，低功耗关断控制使得可以优化混合模式，单声道/立体声应用中的功率节省。
SGM4914采用2.7V至5.5V单电源供电，仅消耗5.6mA电源电流，具有短路和热过载保护，工作在-40℃至+ 85℃扩展级温度范围。采用绿色TQFN-4×4-20L封装。

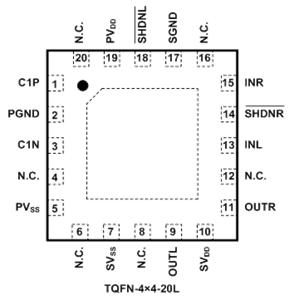

引脚配置
特征
?SGM4914A：外部反馈增益网络
SGM4914B：固定-2V / V增益
SGM4914C：固定-1.5V / V增益
?不需要大体积的直流阻塞电容器
?接地参考输出消除直流偏置
耳机接地引脚上的电压
?不降低低频响应到期
到输出电容器
?95mW到5V电源的32Ω负载at
THD + N = 0.1％（TYP，每通道）
?低0.01％THD + N
?高PSRR（-90dB，217Hz）
?集成的点击和弹出抑制
?2.7V至5.5V单电源工作
?低静态电流（VDD = 5V时为5.6mA）
?独立的左/右，低功耗
关闭控制
?短路和热过载保护
?欠压锁定功能
?-40°C至+ 85°C工作温度范围
?提供绿色TQFN-4×4-20L封装
应用
笔记本电脑
蜂窝电话
PDA
MP3播放器
智能手机
便携式音频设备
订购信息
部件号状态封装引脚无铅温度范围
SGM4914AYTQI20G / TR生产TQFN-4×4-20L 20 Y -40°C至+ 85°C样品
SGM4914BYTQI20G / TR生产TQFN-4×4-20L 20 Y -40°C至+ 85°C样品
SGM4914CYTQI20G / TR生产TQFN-4×4-20L 20 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
