一般说明
SGM8301（单），SGM8302（双）和SGM8304（四通道）是单位增益稳定器件，结合了高速性能和轨到轨输出这些器件针对的是输入或输出暴露在外部的应用。作为视频和通信。
这些器件可工作在±2.25V至±6V双电源或+ 4.5V至+ 12V单电源。共模输入电压范围延伸到负电源轨（单电源应用中的接地）。
SGM8301 / 2/4每个放大器只消耗8.5mA的静态电源电流，同时实现100MHz -3dB带宽，56MHz小信号带宽（-0.1dB增益平坦度）和155V /μs转换速率。
SGM8302双路器件提供绿色SOIC-8和MSOP-8封装。 SGM8304有绿色SOIC-14和TSSOP。 SGM8301采用Green SOT-23-5，MSOP-8和SOIC-8封装。 -14包。 SGM8301 / 2/4规定在-40℃至+ 85℃的扩展温度范围内。

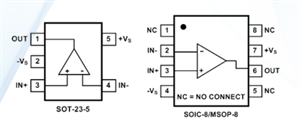

引脚配置
特征
?+ 4.5V至+ 12V单电源或±2.25V至±6V
双电源
? 高速
100MHz -3dB带宽
56MHz -0.1dB增益平坦度
155V /μs压摆率
?轨至轨输出
?低差分增益/相位：0.02％/ 0.02°
?高输出驱动：103mA
?-40°C至+ 85°C工作温度范围
?小包装：
SGM8301提供SOT-23-5，SOIC-8
和MSOP-8
SGM8302提供MSOP-8和SOIC-8
SGM8304提供SOIC-14和TSSOP-14
应用
视频线驱动程序
视频点播
机顶盒
监控视频系统
模数转换器接口
CCD成像系统
数码相机
订购信息
部件号状态封装引脚无铅温度范围
SGM8301YS8G / TR生产SOIC-8 8 Y -40°C至+ 85°C样品
SGM8301YMS8G / TR生产MSOP-8 8 Y -40°C至+ 85°C样品
SGM8301YN5G / TR生产SOT-23-5 5 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
