SGM4056高输入电压充电器
数据表
一般说明
SGM4056是一款经济高效，完全集成的高输入电压单节锂离子电池充电器。充电器使用锂离子电池所需的CC / CV充电曲线。充电器接受高达26.5V的输入电压，但当输入电压超过OVP阈值（通常为6.8V（SGM4056-6.8）或10.5V（SGM4056-10.5））时禁用，以防止过大的功耗。 26.5V额定值消除了低输入电压充电器所需的过电压保护电路。
充电电流和充电结束（EOC）电流可使用外部电阻进行编程。当电池电压低于通常2.55V时，充电器以通常为编程充电电流的18％来预处理电池。当充电电流在CV充电阶段下降到可编程EOC电流水平时，EOC指示由/ CHG引脚提供，这是一个开漏输出。内部热折返功能保护充电器免受任何热故障。
两个指示引脚（/ PPR和/ CHG）允许与微处理器或LED的简单接口。当没有连接适配器或禁用适配器时，充电器从电池吸取小于1μA的漏电流。
SGM4056采用绿色TDFN-3×3-8L，TDFN-2×3-8L，TDFN-2×2-8L和SOIC-8（裸露焊盘）封装，额定工作温度范围为-40℃至+ 85℃温度范围。

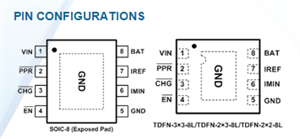

引脚配置
Snap92.png Snap93.png
特征
?完整的单节锂离子充电器
聚合物电池
?集成通过元件和电流传感器
?无需外部阻塞二极管
?低成本计数和成本
?可编程充电电流
?可编程充电结束电流
?充电电流热折返
保护
?2.55V涓流充电阈值
?用于SGM4056-6.8的6.8V输入过压保护
?用于SGM4056-10.5的10.5V输入过压保护
?电源输入的最大电压为26.5V
?电源存在和充电指示
?电池泄漏电流小于1μA时
未连接输入电源或禁用充电器
?提供绿色TDFN-3×3-8L，TDFN-2×3-8L，
TDFN-2×2-8L和SOIC-8（裸露焊盘）封装
应用
手机
蓝牙设备
PDA
MP3播放器
独立充电器
其他手持设备
订购信息
部件号状态封装引脚无铅温度范围
SGM4056-6.8YTDB8G / TR生产TDFN-3×3-8L 8 Y -40℃至+ 85℃样品
SGM4056-6.8YTDC8G / TR生产TDFN-2×3-8L 8 Y -40℃至+ 85℃样品
SGM4056-6.8YTDE8G / TR生产TDFN-2×2-8L 8 Y -40℃至+ 85℃样品
SGM4056-6.8YPS8G / TR生产SOIC-8（裸焊盘）8 Y -40℃至+ 85℃样品
SGM4056-10.5YTDB8G / TR生产TDFN-3×3-8L 8 Y -40℃至+ 85℃样品
SGM4056-10.5YTDC8G / TR生产TDFN-2×3-8L 8 Y -40℃至+ 85℃样品
SGM4056-10.5YTDE8G / TR生产TDFN-2×2-8L 8 Y -40℃至+ 85℃样品
SGM4056-10.5YPS8G / TR生产SOIC-8（裸焊盘）8 Y -40℃至+ 85℃样品
--------------------------------------------------------------------------
