一般说明
SGM7222是一款高速，低功耗双极/双掷（DPDT）模拟开关，采用1.8V至4.3V单电源供电。
SGM7222设计用于在手机和消费类应用中切换高速USB 2.0信号，例如手机，数码相机和带集线器或带有有限USB I / O的控制器的笔记本电脑。
SGM7222具有低的位对位偏移和高通道至通道噪声隔离，并且兼容各种标准，例如高速USB 2.0（480 Mbps）。每个开关都是双向的，对输出端的高速信号几乎不产生衰减。其带宽足够宽，可通过具有良好信号完整性的高速USB 2.0差分信号（480 Mb / s）。
SGM7222在D + / D引脚上包含特殊电路，当USB设备断电或通电时，器件可以承受VBUS短路至D +或D-。
SGM7222采用Green TQFN-1.8×1.4-10L，MSOP-10和UTQFN-1.8×1.4-10L封装。它在-40°C至+ 85°C的环境温度范围内工作。

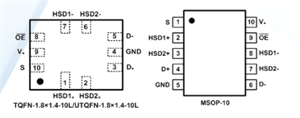

引脚配置
Snap.png Snap8.png
特征
?在3.0V时，RON通常为4.5Ω
?低位到位偏移：50ps（TYP）
?电压工作：1.8V至4.3V
?快速切换时间：
TON 10ns
TOFF 22ns
?低串扰：在250MHz时为-41dB
?当V + = 0V时，关断保护，
D + / D-引脚可以承受高达5.25V的电压
?高关断隔离：在250MHz时为-35dB
?轨至轨输入和输出操作
?切换前切换
?扩展工业温度范围：
-40°C至+ 85°C
?小包装：
MSOP-10，TQFN-1.8×1.4-10L
UTQFN-1.8×1.4-10L
应用
USB 2.0的路由信号
MP3和其他个人媒体播放器
数码相机和摄像机
便携式仪器
机顶盒
PDA
订购信息
部件号状态封装引脚无铅温度范围
SGM7222YMS10 / TR生产MSOP-10 10 Y -40°C至+ 85°C样品
SGM7222YWQ10 / TR生产TQFN-1.8×1.4-10L 10 Y -40°C至+ 85°C样品
SGM7222YUWQ10 / TR生产UTQFN-1.8×1.4-10L 10 Y -40°C至+ 85°C样品
--------------------------------------------------------------------------
